Metering Pump [미터링펌프] - 5JXX Series
**미터링펌프(metering pump)**는 조절 핸드휠(adjusting handwheel)을 회전시켜 조절 나사(adjusting screw)를 움직이고, 이로 인해 활차 연결봉(bow connecting rod) 간의 거리 및 펌프 챔버 내 피스톤(또는 플런저)의 작동 스트로크가 변경되어 유량이 조절됩니다. 핸드휠의 눈금은 피스톤의 스트로크를 결정하며, 이로 인해 펌프는 우수한 성능을 발휘합니다. 특히 다이어프램(격막) 계량펌프는 누수가 거의 없고, 안전성이 높으며 계량 정확도도 뛰어납니다.
[1. 펌프내부]
[2. 미터링펌프 구조 및 작동원리]

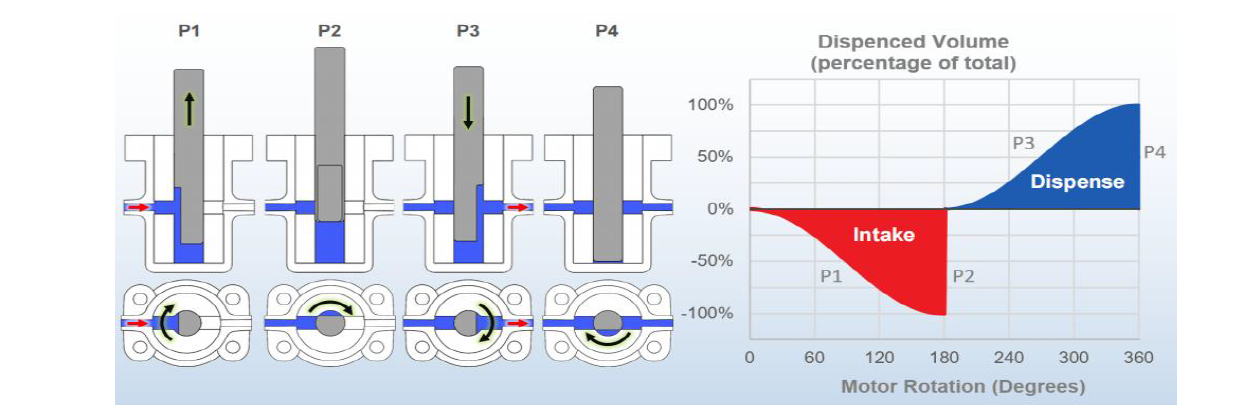

미터링펌프는 플런저(피스톤과 유사한 부품)의 왕복 운동과 회전을 통해 **액체를 정밀하게 흡입(Intake)하고 배출(Dispense)**합니다. 작동은 모터 회전과 동기화되어 단계적으로 진행되며, 총 4단계(P1~P4)로 구성됩니다.
P1: 흡입 과정 (Intake process)
설명:
플런저가 흡입구 쪽으로 움직이면서 동시에 회전하면, 펌프 챔버 내부의 부피가 증가하고 부분 진공 상태가 되어 액체가 흡입됩니다. 이때 플런저는 계속 회전합니다.
P2: 흡입 완료 (Intake complete)
설명:
플런저의 흐름 방향이 흡입구와 어긋나면서 흡입이 완료됩니다. 이후 플런저는 정방향 회전을 계속합니다.
P3: 배출 과정 (Dispense process)
설명:
플런저가 회전하면서 동시에 아래로 이동하면 펌프 챔버의 부피가 줄어들어, 액체가 출구를 통해 배출됩니다.
P4: 배출 완료 (Dispense complete)
설명:
플런저가 출구와 어긋나게 되면 배출이 완료되고, 플런저는 반대 방향으로 회전을 시작하여 다음 흡입 과정으로 넘어갑니다.
[3. 미터링펌프의 주요 특장점에 대한 사례별 응용분야]
1. 고정밀 유량 제어 (High Precision Flow Control)
응용 분야:
- 제약 제조 공정에서 활성성분(API) 정량 주입
- 실험실 내 미량 시약 분주
2. 무누출 설계 (Leak-Free Design)
응용 분야:
- 고순도 화학물질 이송 (반도체용 케미컬 등)
- 위험 물질 주입 (예: 산, 알카리, 유기용매 등)
3. 다양한 유체 호환성 (Wide Chemical Compatibility)
응용 분야:
- 수처리 약품 (염소, 황산알루미늄 등) 정량 투입
- 식품/음료 분야에서 점성이 있는 시럽 이송
4. 유량 조절의 용이성 (Simple Flow Adjustment)
응용 분야:
- 생산라인 내 Batch/연속 공정에서 실시간 유량 조정
- 자동화 시스템과의 통합
5. 컴팩트한 모듈형 디자인 (Compact & Modular Design)
응용 분야:
- 분석기기 또는 OEM 장비 내 펌프 내장
- 다채널 시스템 (다중 약품 동시 주입)
6. 유지보수가 간단함 (Low Maintenance)
응용 분야:
- 24/7 연속 운전이 필요한 자동화 설비
- 유지보수 인력이 부족한 공정라인
7. 다양한 어플리케이션에 적합 (Versatile Applications)
응용 분야:
- 제약: 액상 백신, 주사제 원액 주입
- 화학: 촉매, 부식성 약품 이송
- 환경: 정수장 약품 투입
- 식음료: 향료, 색소, 농축액 정량 주입
[4. 주문번호 및 제품 사양]
| 5J05 | 5J07 | 5J10 | |
| Displacement (μL/r): | 0-170 | 0-300 | 0-700 |
| Plunger diameter (mm): | 5 | 7 | 10 |
| Maximum pressure (mPa): | 0.6 | ||
| Maximum placement angle (°) | 20 | ||
| Stroke (mm) | 8.9 | 7.8 | 8.9 |
| Maximum suction height (m) | 4 | 2-4 | |
| Lifetime (cycles) | 10,000 times at 3,000W | ||
| CV | 0.5% | ||
| Piston material | Zirconia/Aluminium Oxide | ||
| Pump head material | POM/PVDF/PPS/PTFE | ||
| Step-motor (1.8°) | 42 Step-motor | 57 Step-motor | |
| Port connection | 1/4-28 UNF, M6 | ||
| Rotational speed(rpm) | 5-600 | 5-600 | 5-300 |
*******************************************************************************************************************
